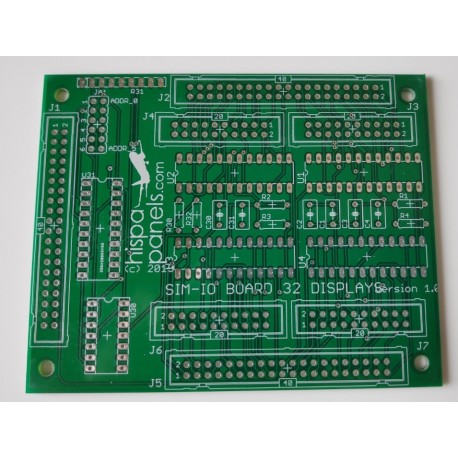

SimIO 32 displays (v1.0 THT)

Tarjeta de expansión para controlar 32 displays de 7 segmentos. Se conecta al bus de expansión de la Main USB. Compatible con IOCP y FSUIPC.

Las características principales son las siguientes:

• componentes THT
• control de hasta 32 displays, incluído el punto decimal
• control del brillo
• tamaño 10x8 cm (apilable).

Componentes necesarios (opcional):

• 6 Condensadores cerámico 100nF (104), 50 voltios
• 3 Conectores IDC40 Macho
• 4 Conectores IDC20 Macho
• 1 Circuito integrado CD74HCT03E
• 4 Circuitos integrados MAX7219CWG
• 1 Circuito integrado CD74HCT688E
• 4 Resistencias 10K (1/4w)
• 2 Resistencias 4K7 (1/4w)
• 1 Array de resistencias 10K (1/4w)
• 1 Zócalo 7x2
• 1 Zócalo 10x2
• 4 Zócalos 12x2
• 6 Jumpers

Antes de realizar ninguna conexión, asegúrate de haber leído y entendido cómo se conectan las fuentes de alimentación, entradas y salidas. Una conexión indebida puede provocar averías en los equipos conectados a las tarjetas SimIO.

Accede a la sección de descargas para disponer de las versiones más actualizadas de manuales, software y firmwares.

Lista de componentes necesarios e instrucciones de montaje aquí.

Recomendaciones para un uso seguro

Para evitar averías o funcionamientos erróneos, hay que seguir las siguientes recomendaciones:

• antes de realizar cualquier conexión, comprueba que la posición de los jumpers se corresponde con el modo de alimentación y con la configuración de las entradas. Si no es la correcta, se pueden provocar averías en tu ordenador.
• no exponer las tarjetas al agua, humedad, ni colocarlas sobre superficies conductoras mientras esten en funcionamiento
• no exponerlas a ninguna fuente de calor
• tener precaución al manipularlas para evitar daños en sus componentes y conectores
• evitar manipular las tarjetas mientras están funcionando. En caso necesario cogerla por los bordes para minimizar el riesgo de cortocircuito o descargas electrostáticas
• las tarjetas deben funcionar en un lugar ventilado y no se deben cubrir con ningún objeto
• las tarjetas deben funcionar en una superficie plana, no conductora; no deben entrar en contacto con ningún elemento conductor durante su funcionamiento

Devoluciones

Puesto que esta es una tarjeta para desarrollo y no un equipo cerrado/sellado, Hispapanels no puede controlar el uso que se le da ni las conexiones erróneas que se puedan hacer. Un uso indebido puede provocar cortocircuitos que dañen alguno de sus componentes.

Por lo tanto el cliente dispone de 3 días desde la fecha de entrega del pedido para detectar cualquier fallo de origen. Después de esta fecha no será posible su devolución.
