En este tutorial se explica cómo montar los anunciadores que se instalan en los paneles.



Puedes conseguir los elementos necesarios siguiendo estos enlaces:

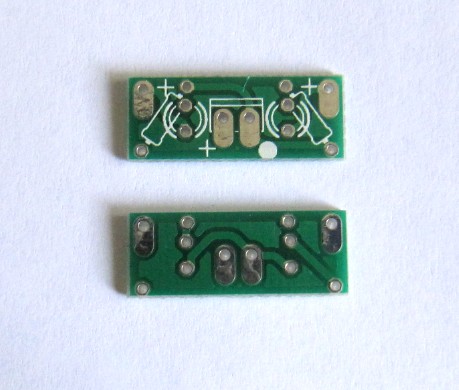

Aquí se muestran las caras delantera y trasera del circuito impreso:

En el centro se puede instalar un conector de 2 pines (el ánodo está marcado con +). Hay dos conexiones adicionales para el ánodo en las esquinas, para poder conectar un anunciador a los que tiene al lado. El pin que apaga o enciende los leds es el cátodo, marcado con un cículo blanco.

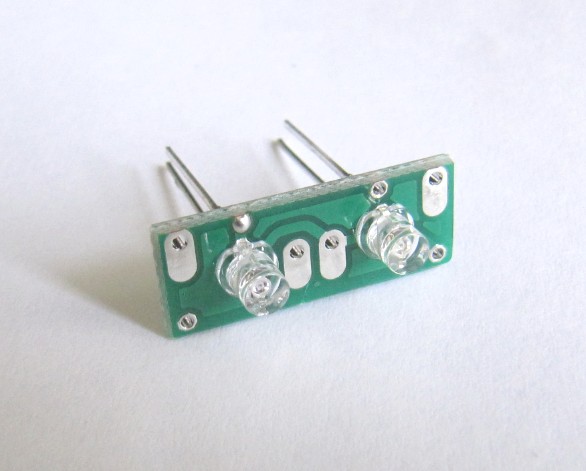

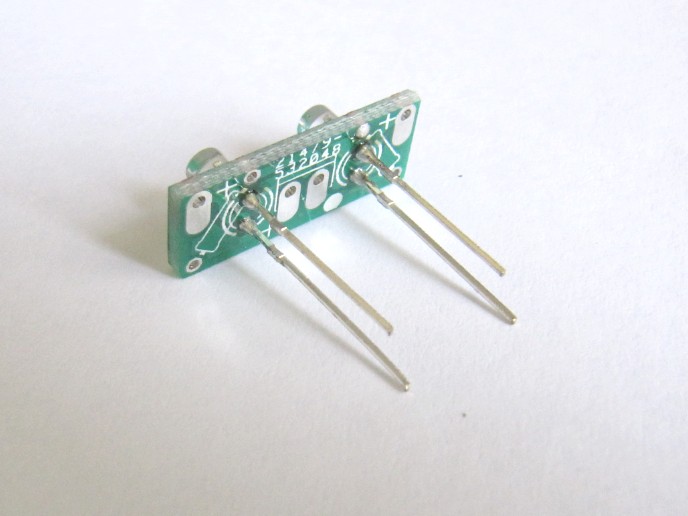

Los leds se instalan por la cara trasera en la posición que se indica. La parte plana del led es el cátodo.

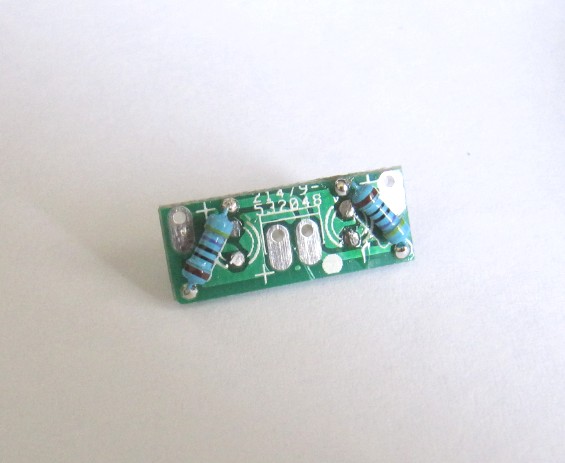

Una vez que están instalados los leds, se instalan en la cara delantera resistencias de 470 ohmios. Este valor de resistencia es válido para una alimentación de 5 vDC. Si la tensión es distinta, hay que cambiar el valor de la misma.

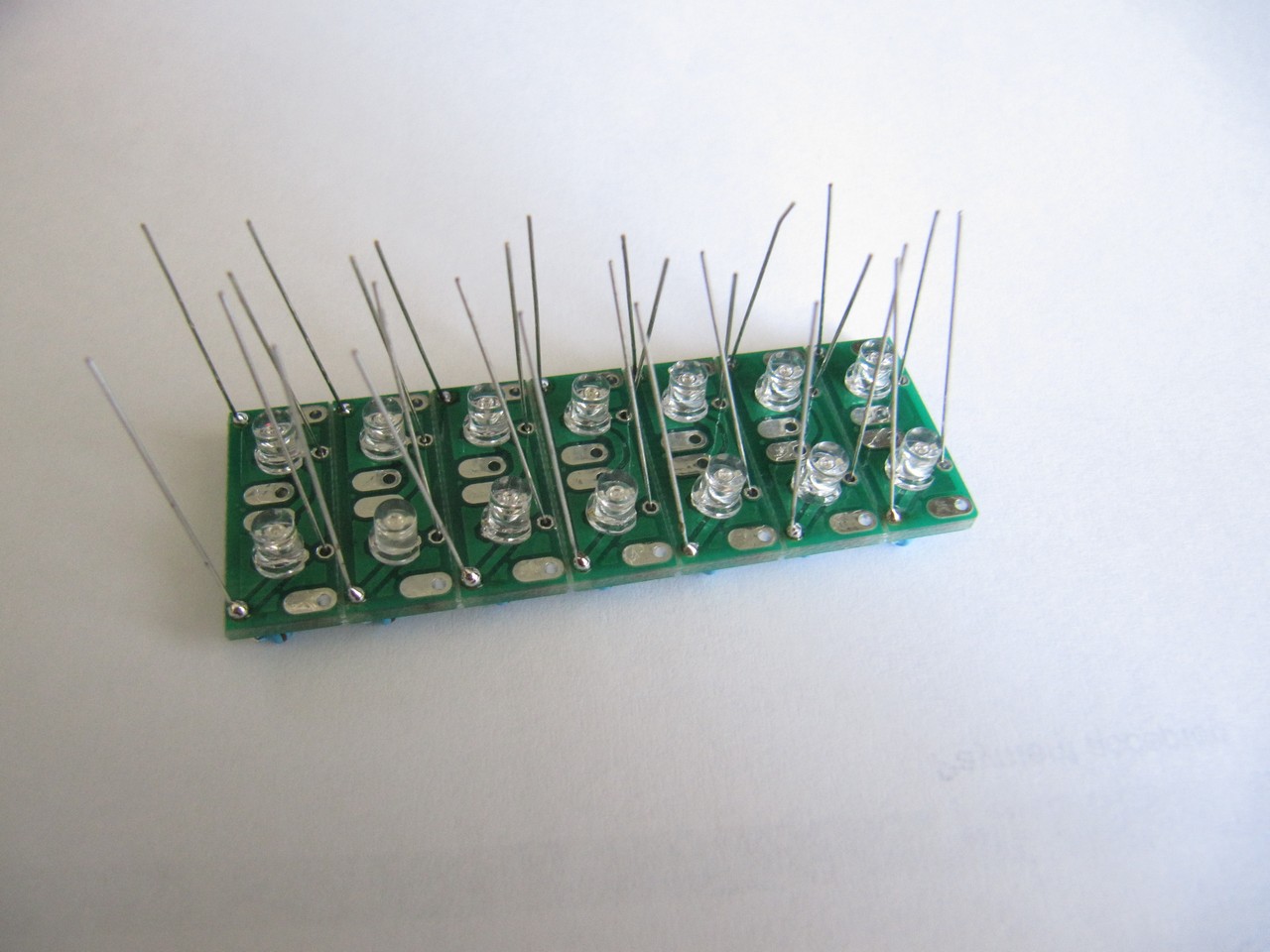

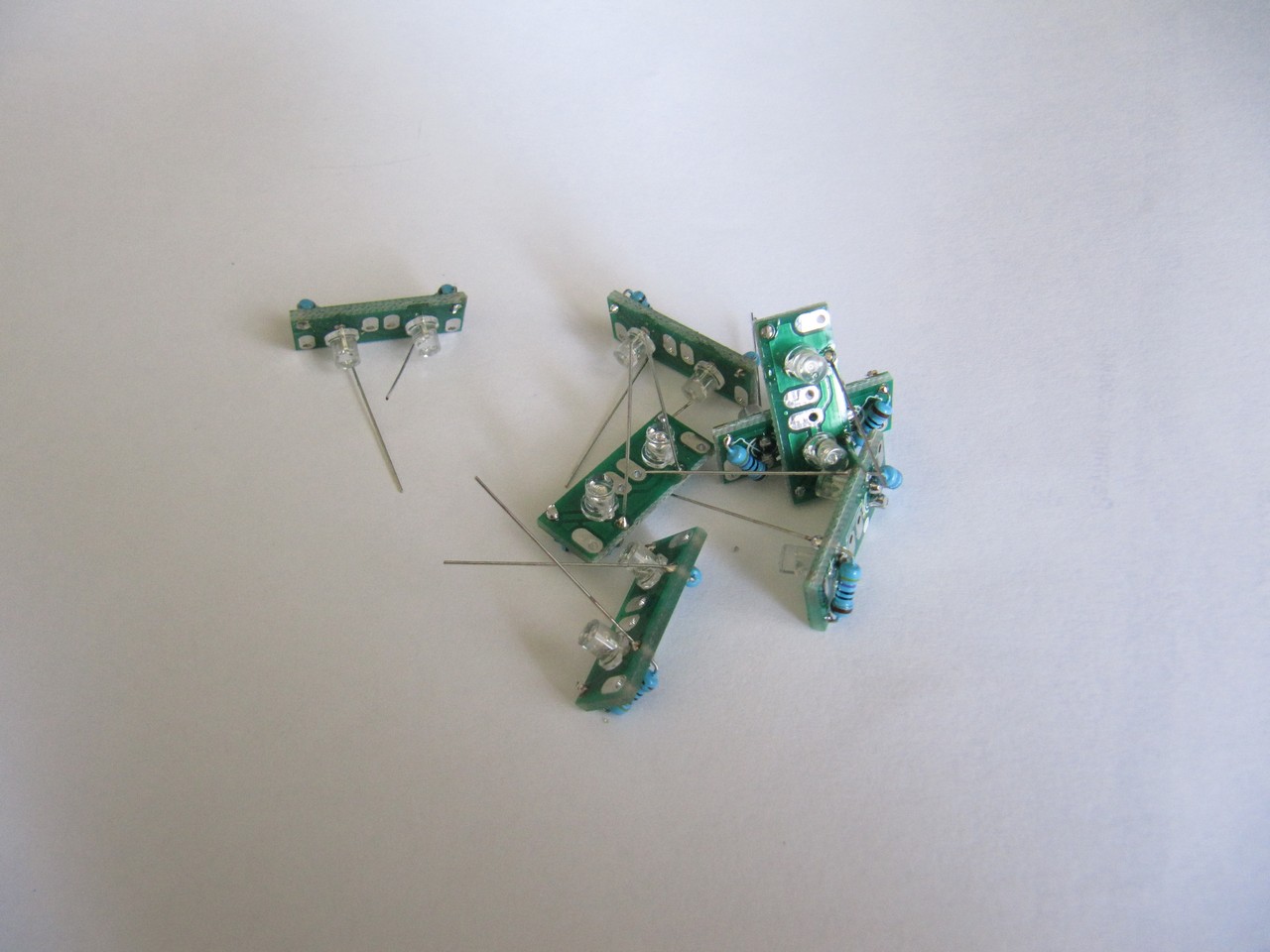

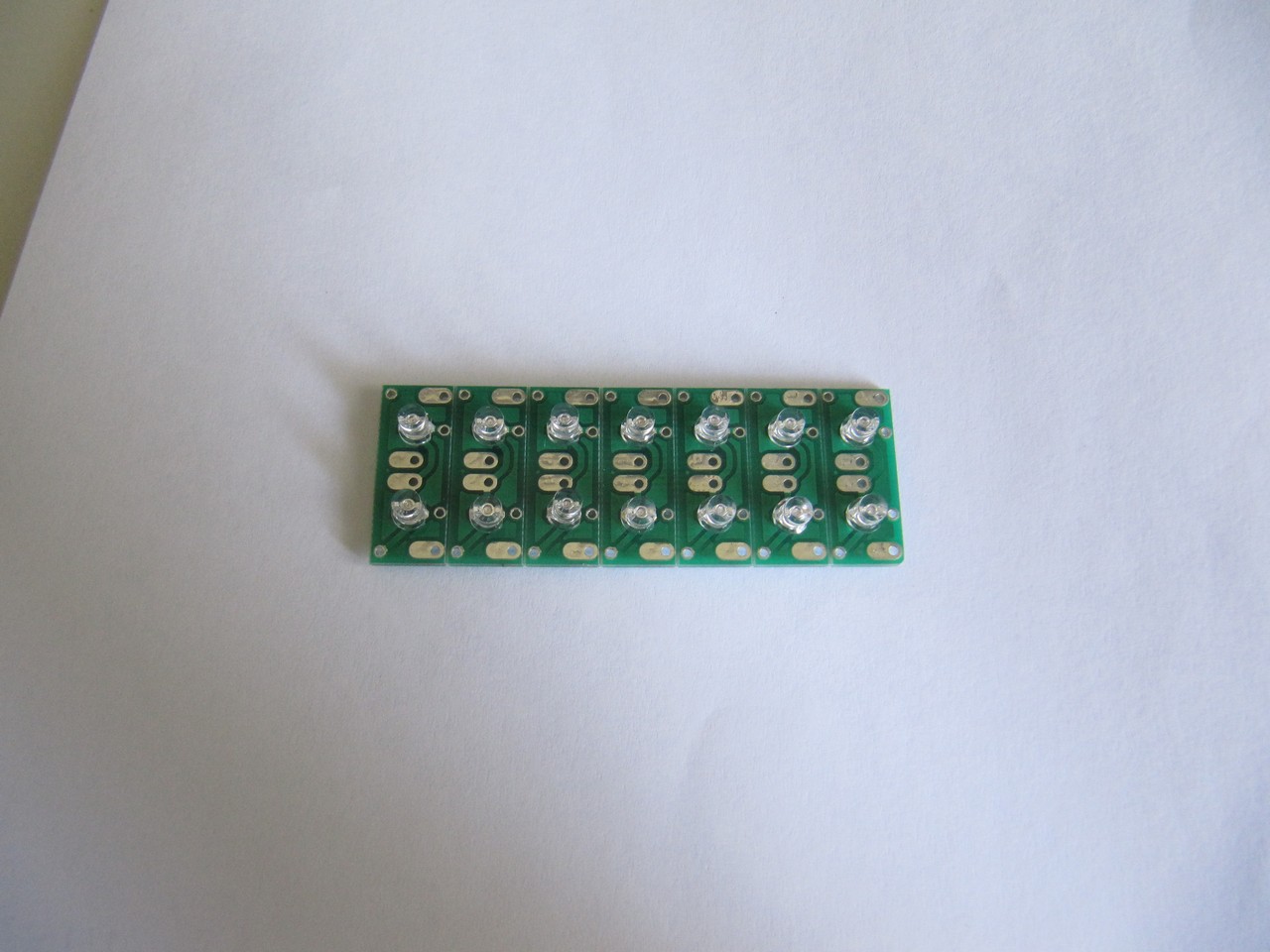

El proceso es más fácil si se hace con varios circuitos al mismo tiempo.

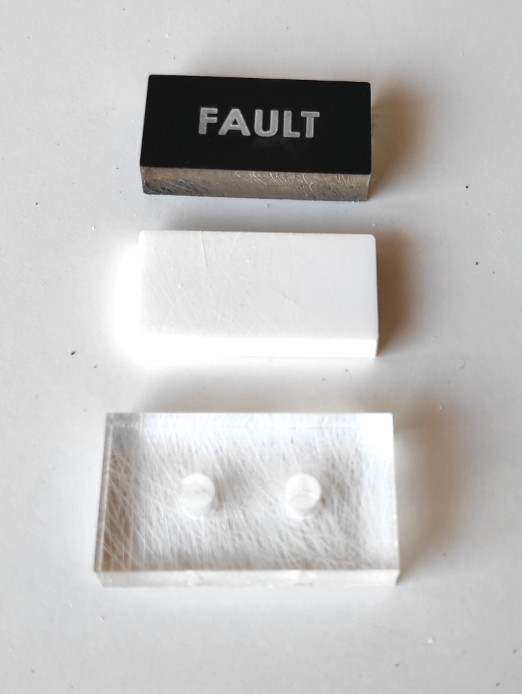

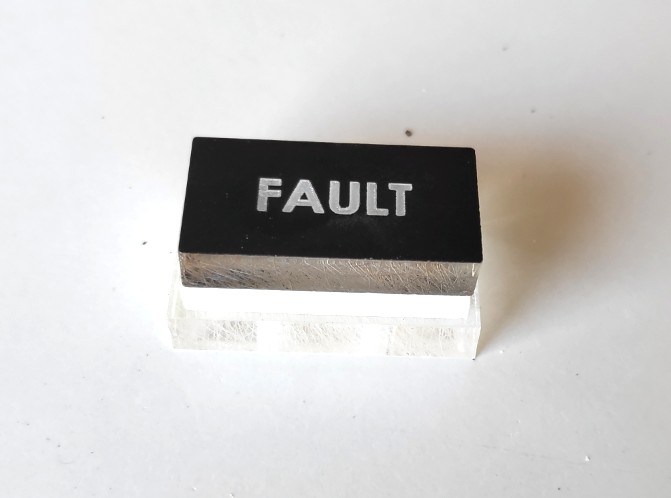

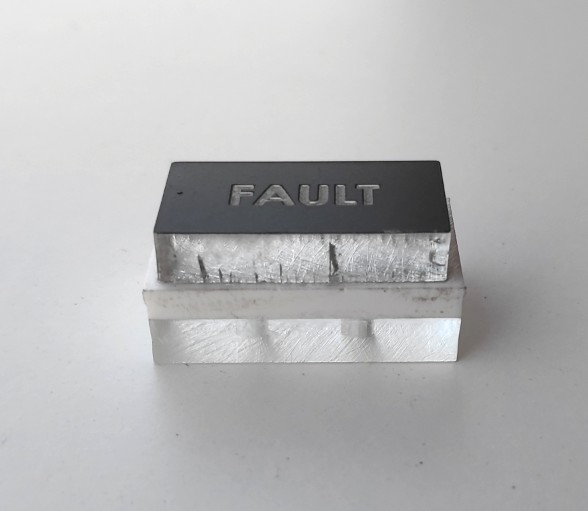

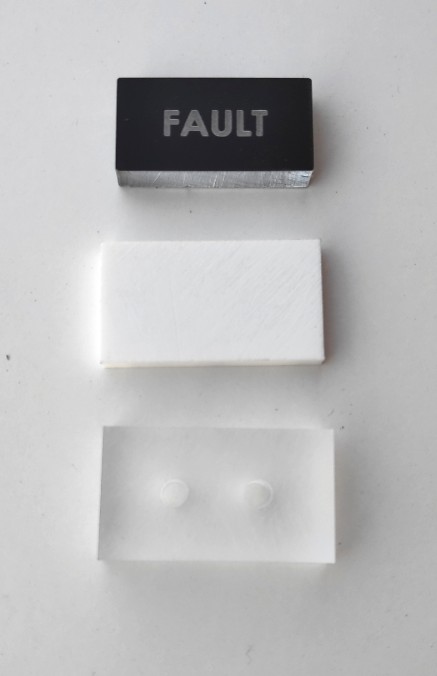

Una vez que tenemos los leds preparados, podemos montar el anunciador que consta de tres piezas que se pegan con acetona o Acrifix en el orden que se indica (hay que tener cuidado en no dañar la pintura con la acetona o Acrifix):

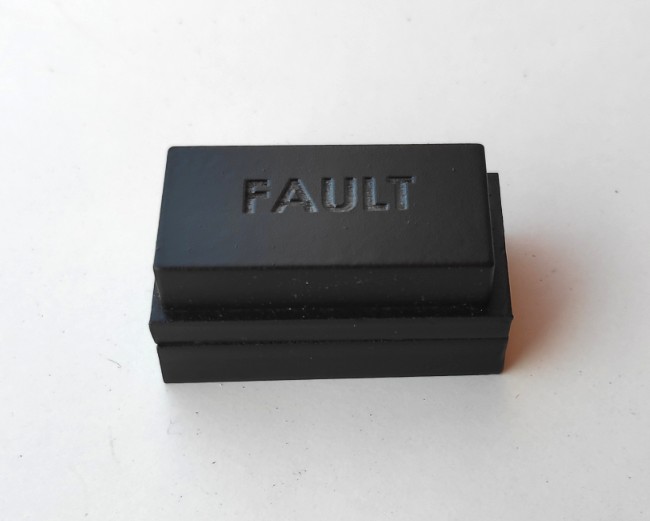

Una vez pegada, pintamos de negro las caras laterales.

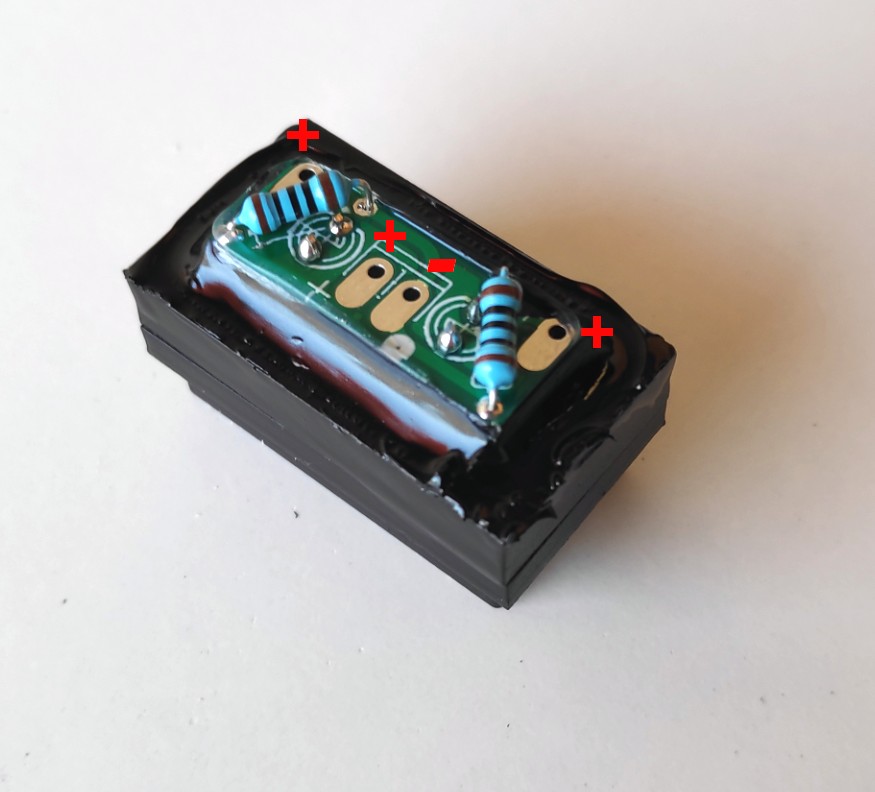

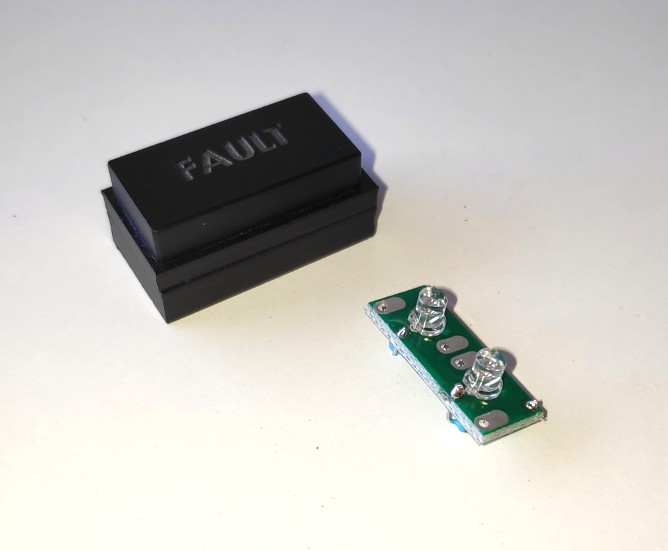

Cuando este seca la pintura, se insertan los leds y se aplica cola caliente alrededor:



Y finalmente se pinta de negro la cola:

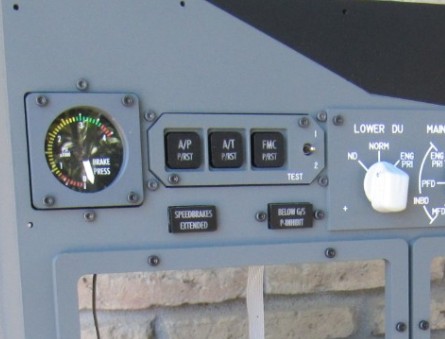

El anunciador anterior iría montado en la parte trasera de un panel. Para el caso de un anunciador montado en un módulo de madera MDF, las piezas que lo componen serían las siguientes, siendo la pieza blanca del mismo tamaño que la superior:
