MONTAJE DEL FRONTAL DEL LADO DEL CAPITÁN
En este tutorial se explica cómo fabricar un panel frontal como este, usando paneles, placas de circuito impreso y componentes de Hispapanels:
Puedes conseguir los elementos necesarios siguiendo estos enlaces:
- panel de control de displays y su placa de circuito impreso
- panel A/P A/T FMC, test y anunciadores y su placa de circuito impreso
- reloj/cronómetro versión mecánica y su placa de circuito impreso
- reloj/cronómetro versión digital y su placa de circuito impreso
- panel rueda de morro
MONTAJE
Necesitamos preparar varias piezas y paneles previamente:
- panel de control de displays
- panel A/P A/T FMC, test y anunciadores.
- panel rueda de morro
- reloj/cronómetro
En este video se muestra el montaje del panel DSP:
Y en este su montaje en el módulo del piloto:
Antes de comenzar con el montaje del panel necesitamos preparar los siguientes componentes:
- 4 anunciadores
- 3 pulsadores con doble iluminación
- 1 interruptor ON-OFF-ON
- 1 interruptor (ON)-OFF-(ON)

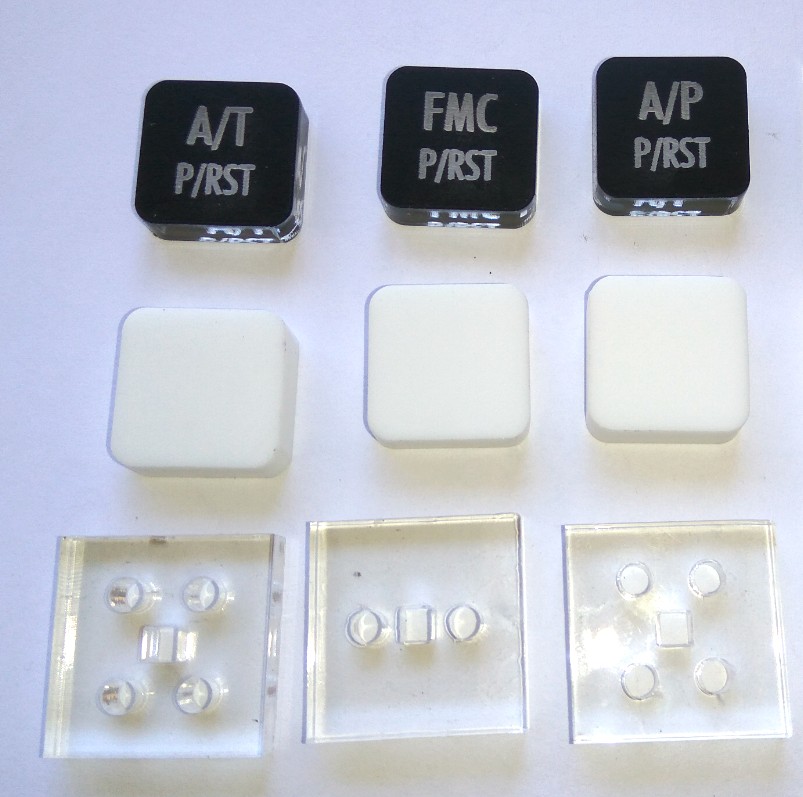

Comenzamos con los pulsadores de doble iluminación, que constan de tres piezas que se pegan con acetona o Acrifix, y se pintan los cantos de negro.

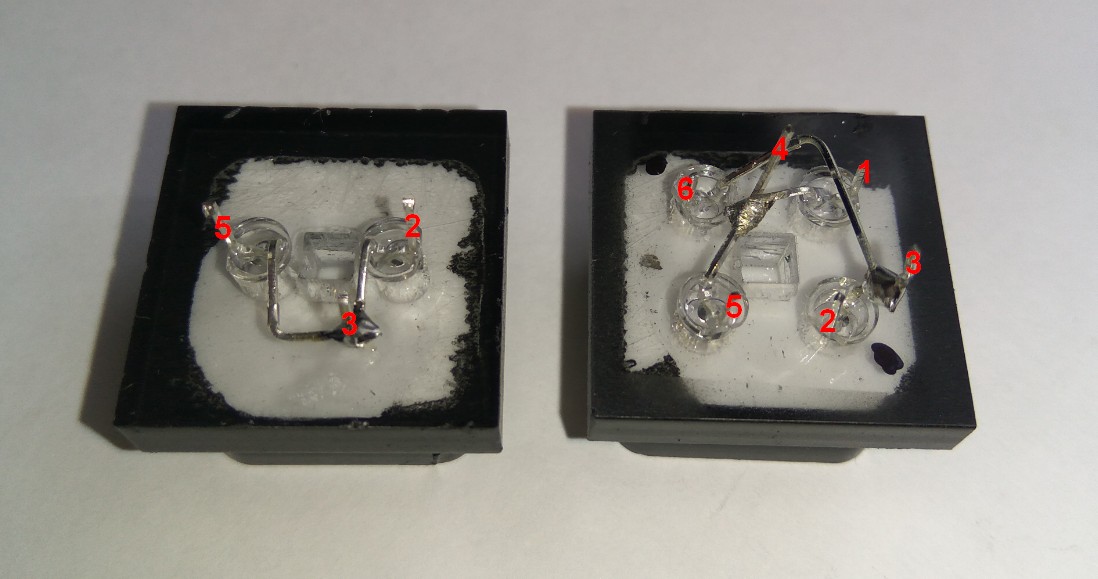

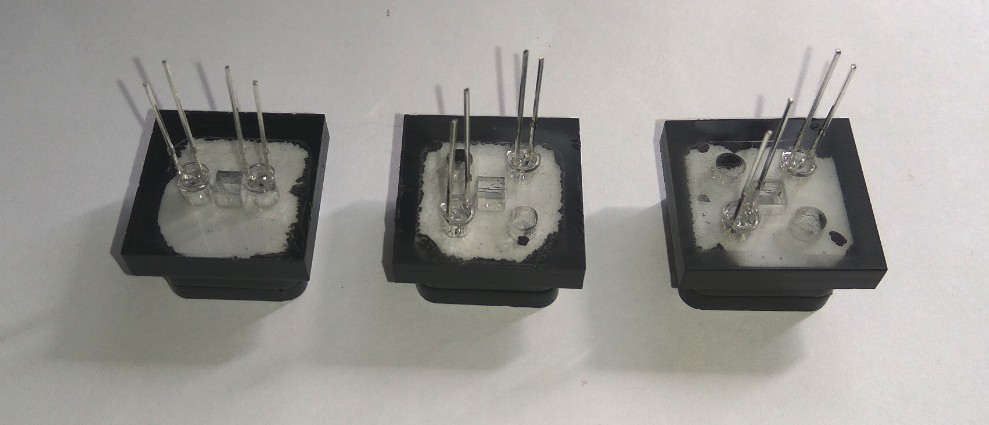

A continuación vamos a instalar los leds en los agujeros de las piezas que ya tenemos preparadas. Los pulsadores A/P y A/T llevan dos colores (ambar y rojo), dispuestos en esquinas opuestas. El pulsador FMC sólo lleva leds ámbar. Los leds se colocan de forma que sea fácil unir todos sus ánodos (pines largos), mientras que los cátodos (pines cortos) se dejan sueltos. Marcamos las posiciones de los leds rojos y comenzamos con los ámbar por ejemplo.
Luego ponemos los rojos y doblamos las patillas para unirlas como se indica ahora.

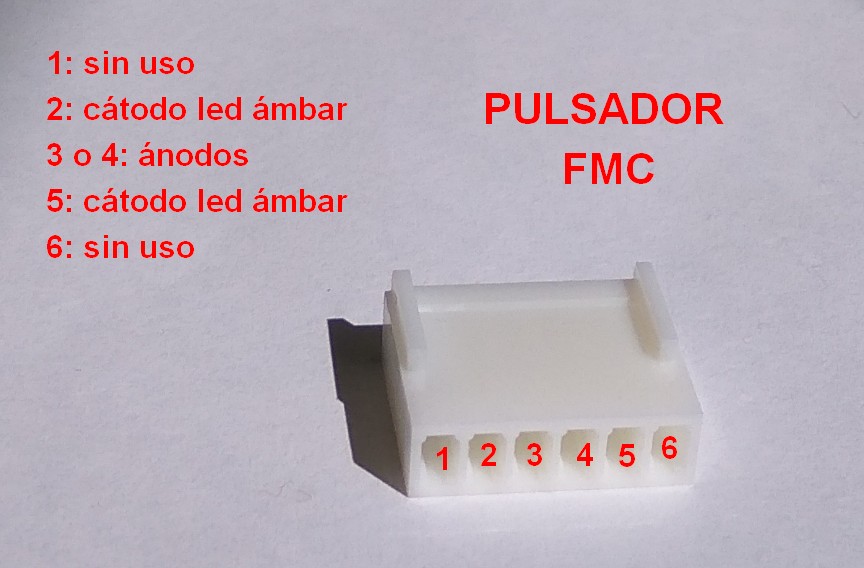

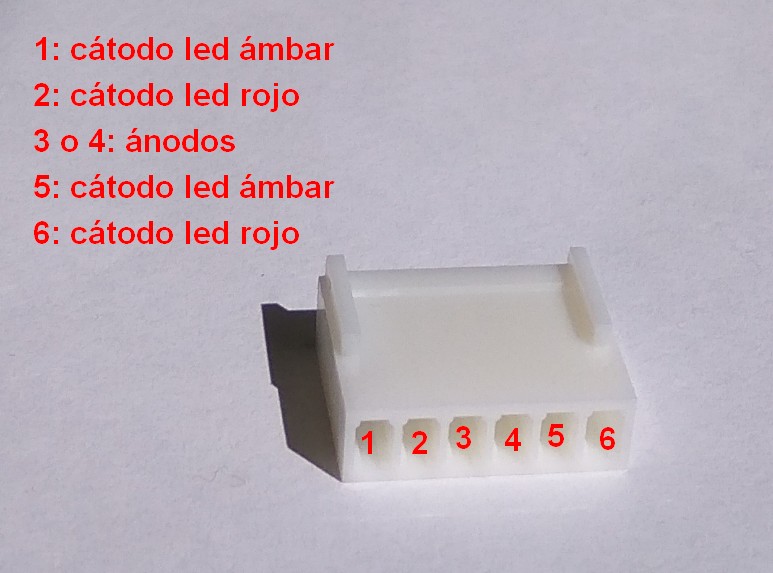

Una vez colocados los leds, se conecta un cable de 6 hilos (3 hilos para el pulsador FMC) y de 6 cm. longitud, siguiendo estos esquemas:

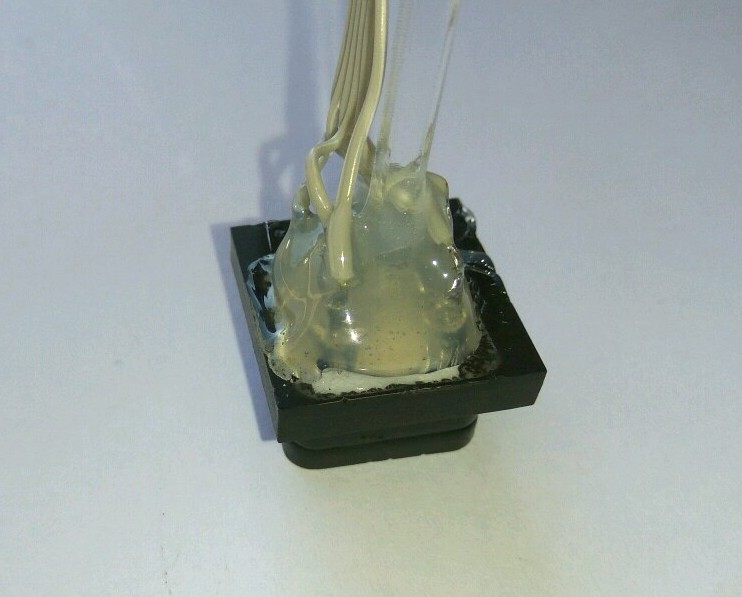

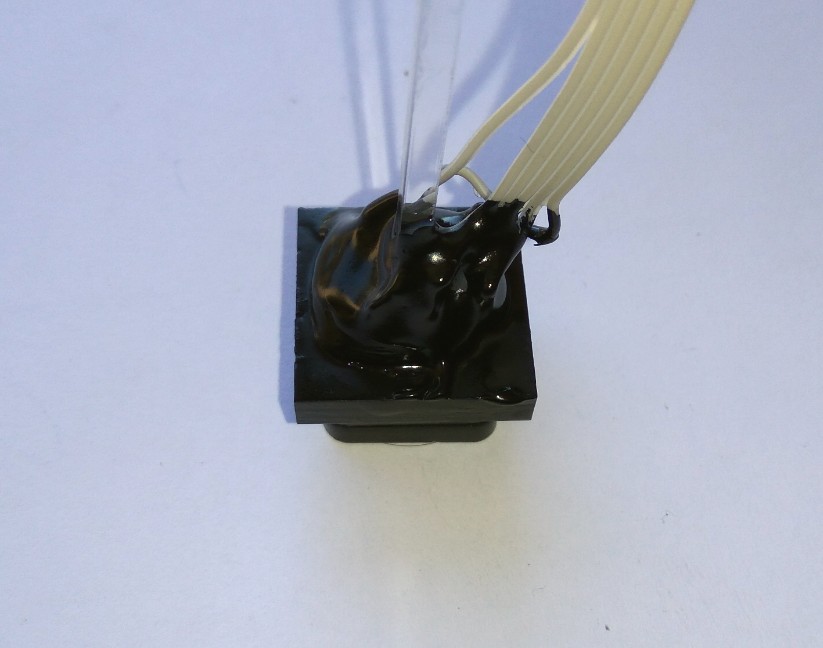

Colocamos una barrita de 3x3x50 mm, aplicamos cola térmica para fijar la barrita y tapar las soldaduras y pintamos de negro toda la parte trasera.

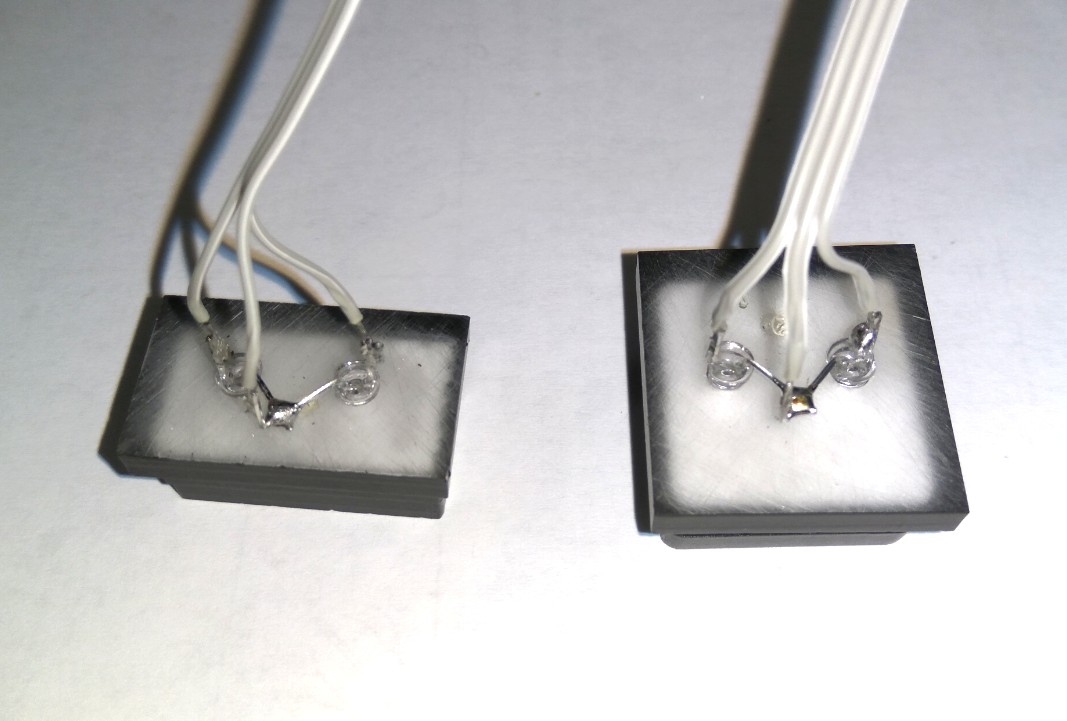

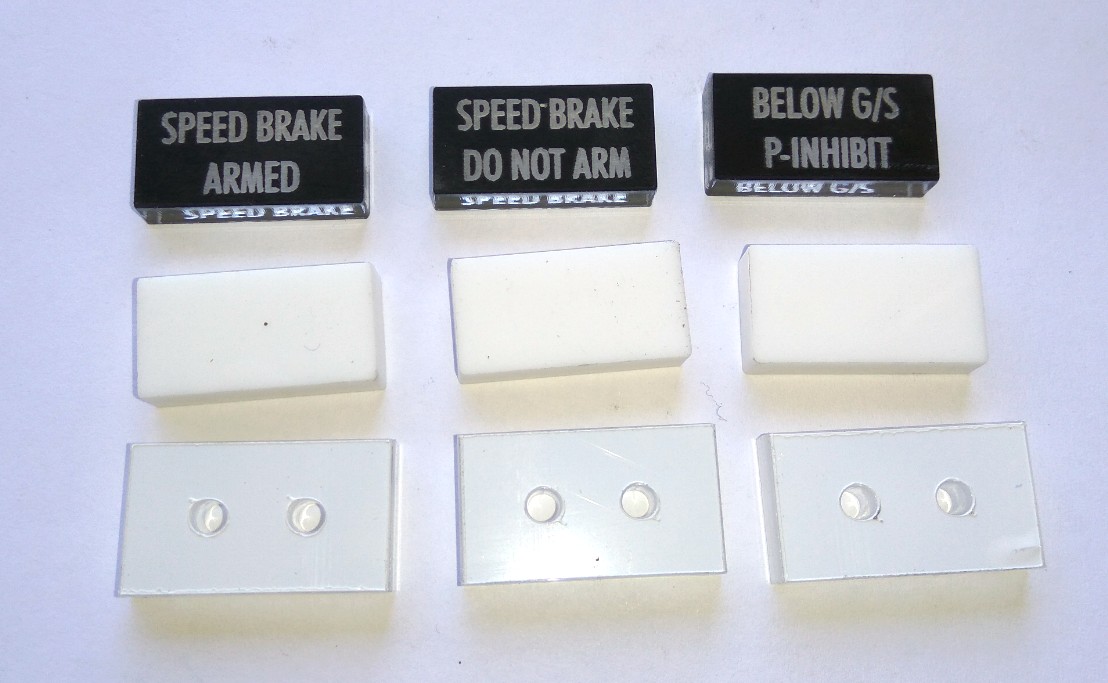

De manera parecida procedemos con los anunciadores.
El diagrama de cableado para los anunciadores es:
Y para el anunciador STAB OUT OF TRIM:

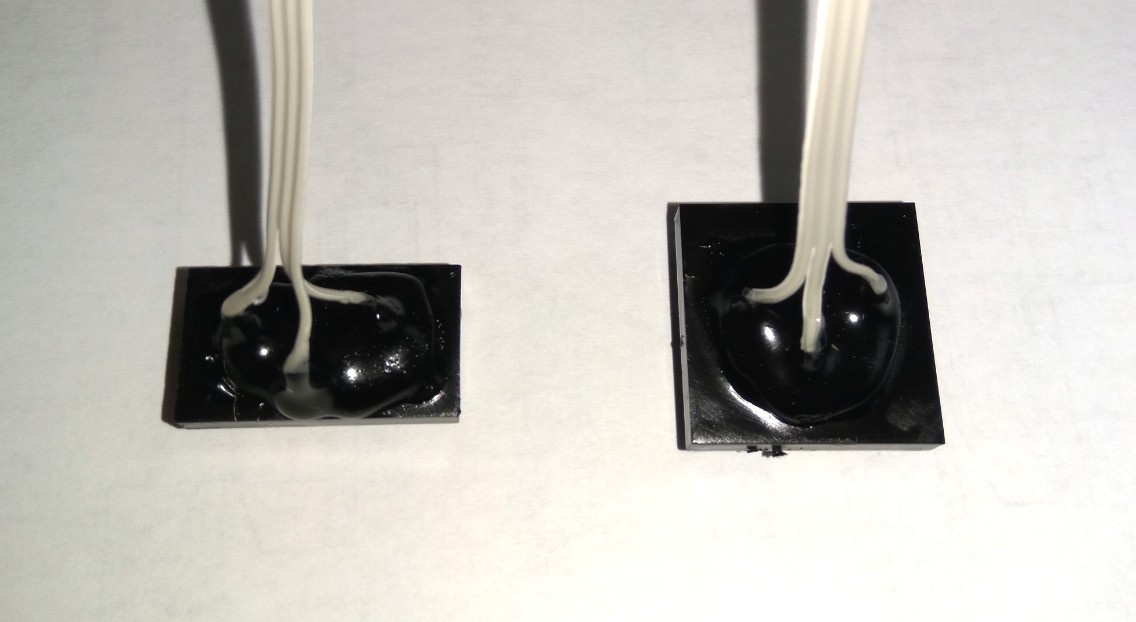

La longitud de los cables para estos anunciadores es de 15 cm., excepto para el de BELOW G/S INHIBIT que es de 35 cm.
Al anunciador Below G/S INHIBIT le ponemos un palito por detrás, ya que también es un pulsador, y preparamos el soporte para el pulsador.

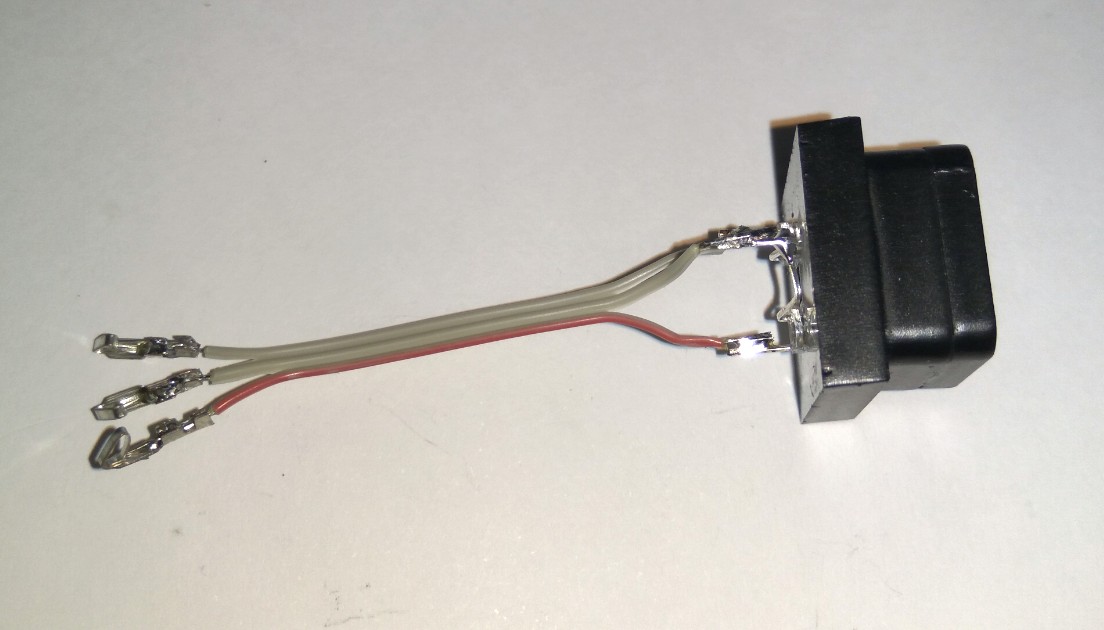

Los interruptores los preparamos con un cable de 6 cm. de longitud y poniendo cola térmica en las soldaduras.
Con todos los componentes preparados, el proceso de montaje del panel se muestra en estos vídeos.
Montaje del panel:
Montaje del panel usando pulsadores RAFI19:
Montaje del panel en el módulo del piloto:
Antes de comenzar con el montaje del panel necesitamos preparar el siguiente componente:
- 1 interruptor ON-OFF con guarda negra
- 1 soporte para los leds de iluminación

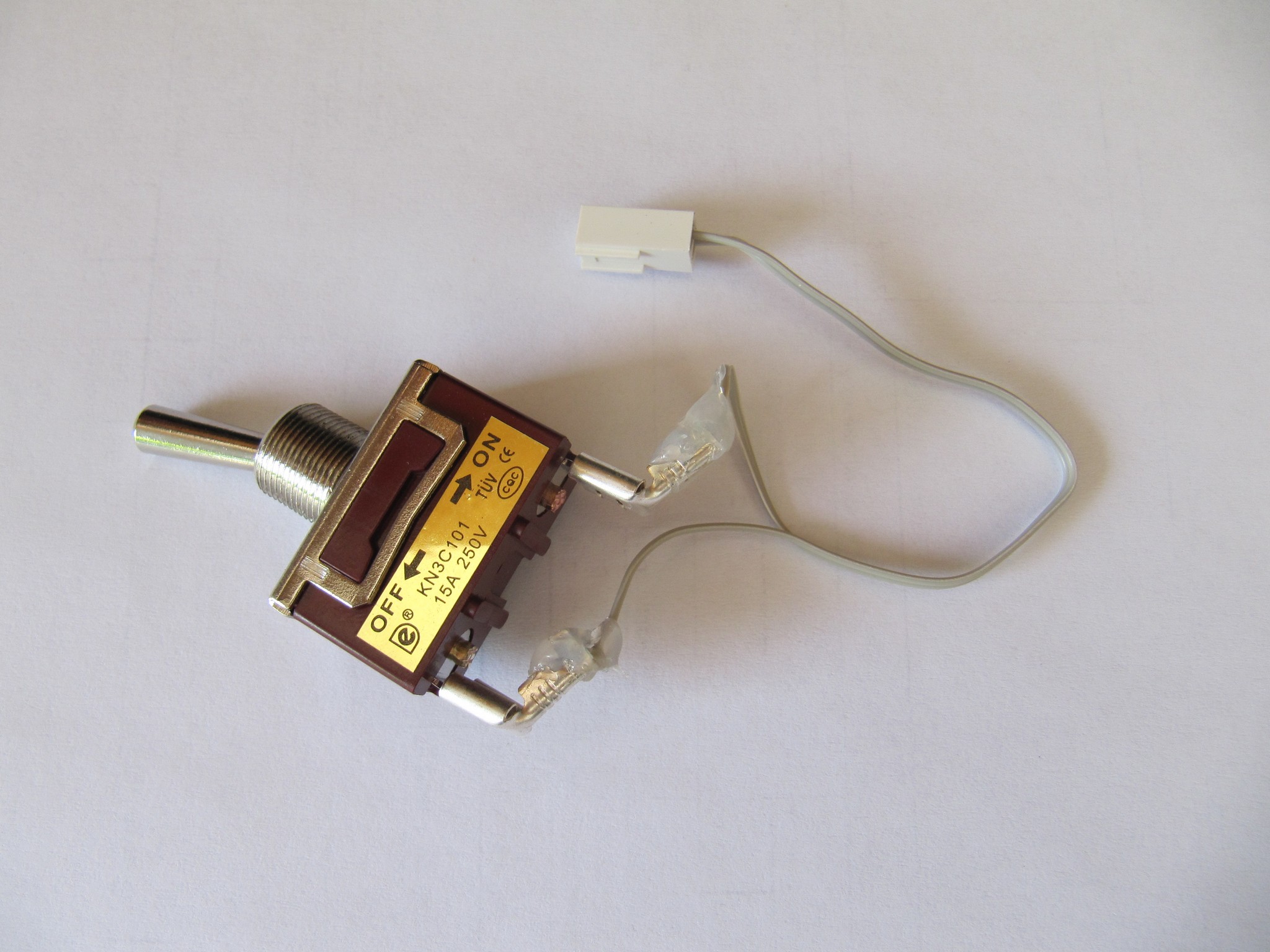

Instalamos un cable de 10 cm. de longitud en el interruptor.

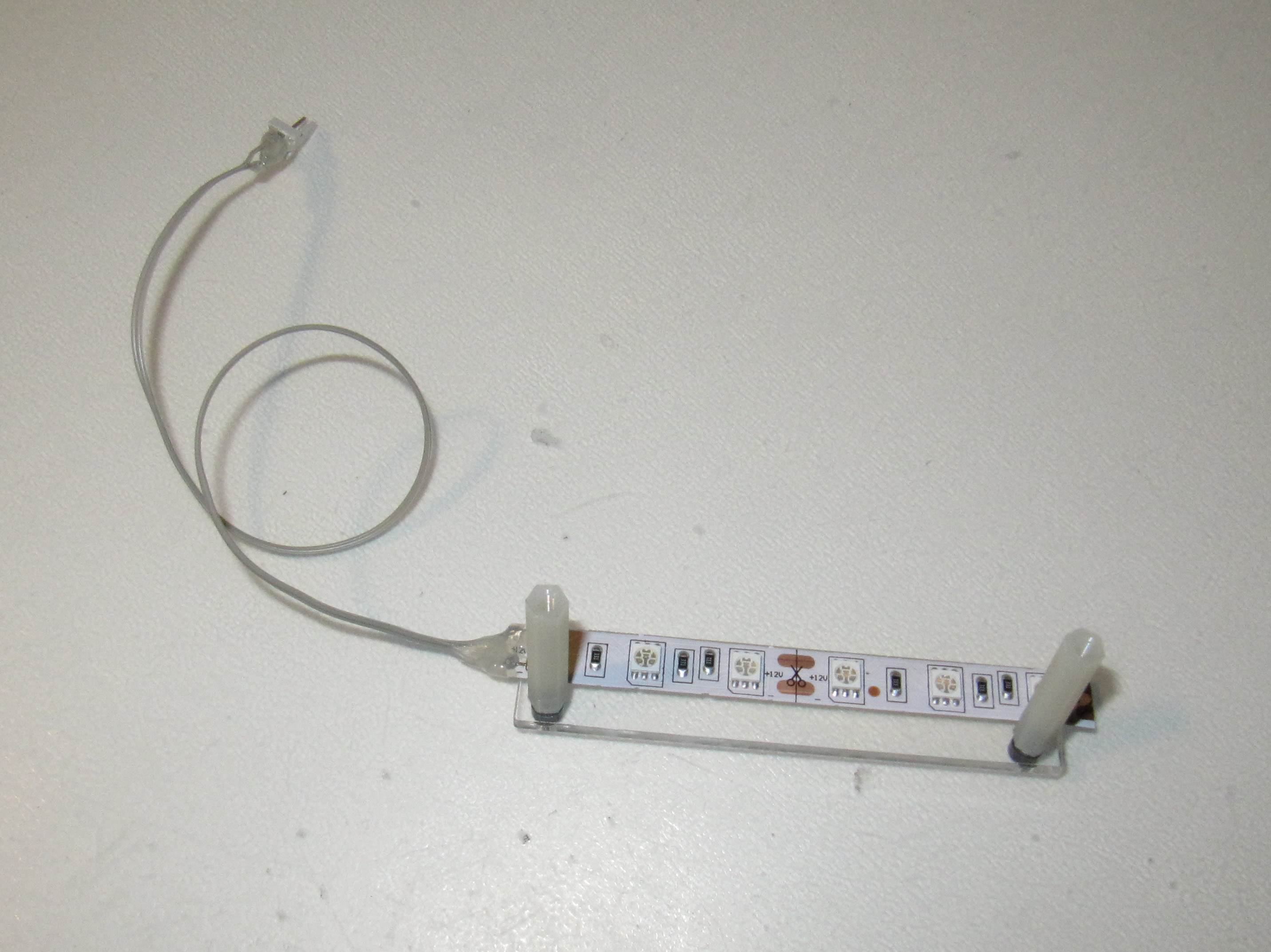

La pieza para los leds es esta:
Con todos los componentes preparados, el proceso de montaje del panel se muestra en este vídeo:
El reloj/cronómetro está disponible en dos versiones:
- mecánico (movido por un motor paso a paso)
- digital (usando una pantalla de 5 pulgadas)
En este video se muestra el montaje de la versión mecánica del reloj/cronómetro:
y en este cómo se instala en el módulo del piloto:
En este video se muestra el montaje de la versión digital del reloj/cronómetro:
Ultima actualización: 27.11.2017
