MONTAJE DEL FRONTAL DEL LADO DEL COPILOTO
En este tutorial se explica cómo fabricar un panel frontal como este, usando paneles, placas de circuito impreso y componentes de Hispapanels:
Puedes conseguir los elementos necesarios siguiendo estos enlaces:
- módulo del copiloto
- panel de control de displays y su placa de circuito impreso
- panel A/P A/T FMC y anunciadores y su placa de circuito impreso
- reloj/cronómetro (versión mecánica) y su placa de circuito impreso
- reloj/cronómetro (versión digital) y su placa de circuito impreso
- indicador de presión de frenos
MONTAJE
Para el montaje del frontal del lado del primer oficial, necesitamos preparar varias piezas y paneles previamente:
- panel de control de displays
- panel A/P A/T FMC, test y anunciadores
- reloj/cronómetro
- indicador de presión de frenos
El montaje del panel DSP del copiloto es análogo al del piloto:
Igual que el montaje en el módulo:
Antes de comenzar con el montaje del panel necesitamos preparar los siguientes componentes:
- 2 anunciadores
- 3 pulsadores con doble iluminación
- 1 interruptor (ON)-OFF-(ON)

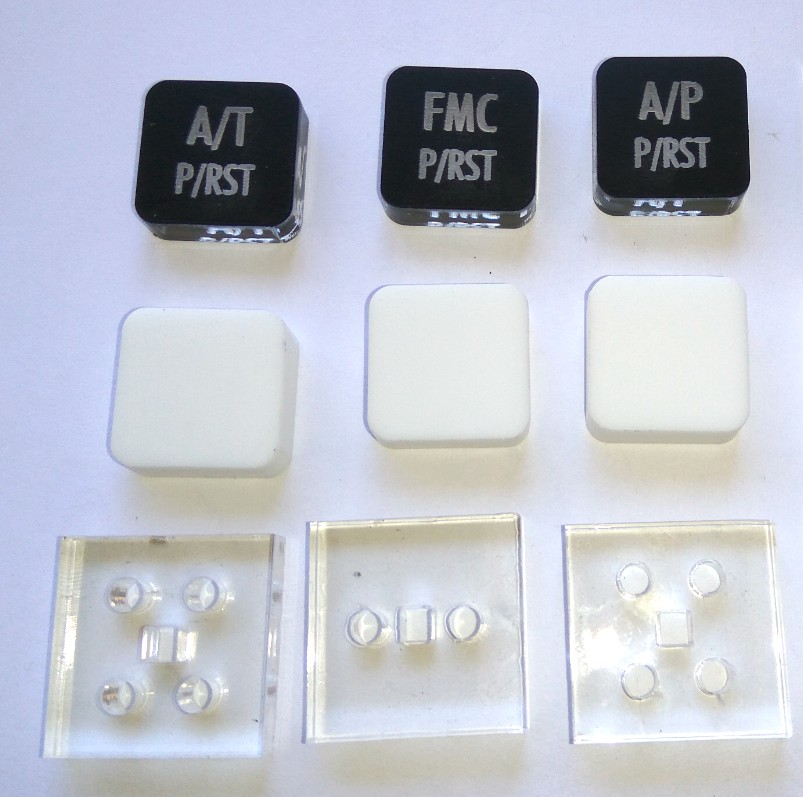

Comenzamos con los pulsadores de doble iluminación, que constan de tres piezas que se pegan con acetona o Acryfix, y se pintan los cantos de negro.
A continuación vamos a instalar los leds en los agujeros de las piezas que ya tenemos preparadas. Los pulsadores A/P y A/T llevan dos colores (ambar y rojo), dispuestos en esquinas opuestas. El pulsador FMC sólo lleva leds ámbar. Los leds se colocan de forma que sea fácil unir todos sus ánodos (pines largos), mientras que los cátodos (pines cortos) se dejan sueltos. Marcamos las posiciones de los leds rojos y comenzamos con los ámbar por ejemplo.
Luego ponemos los rojos y doblamos las patillas para unirlas como se indica ahora.

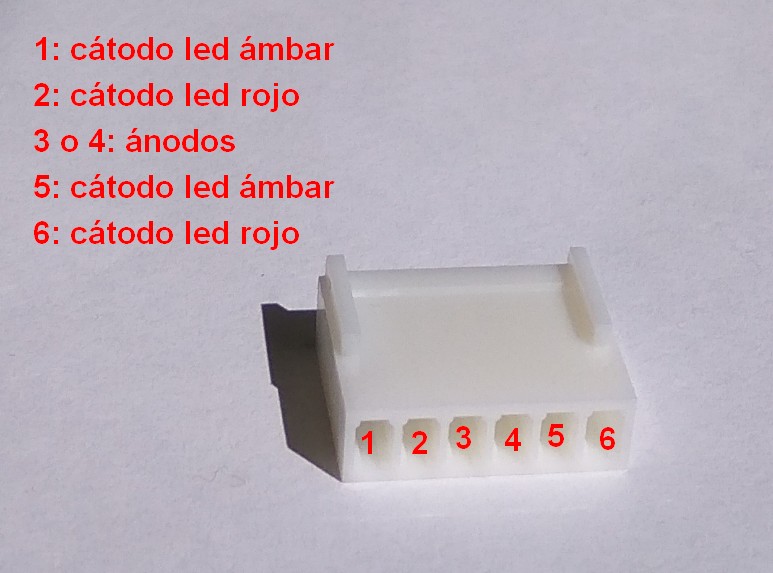

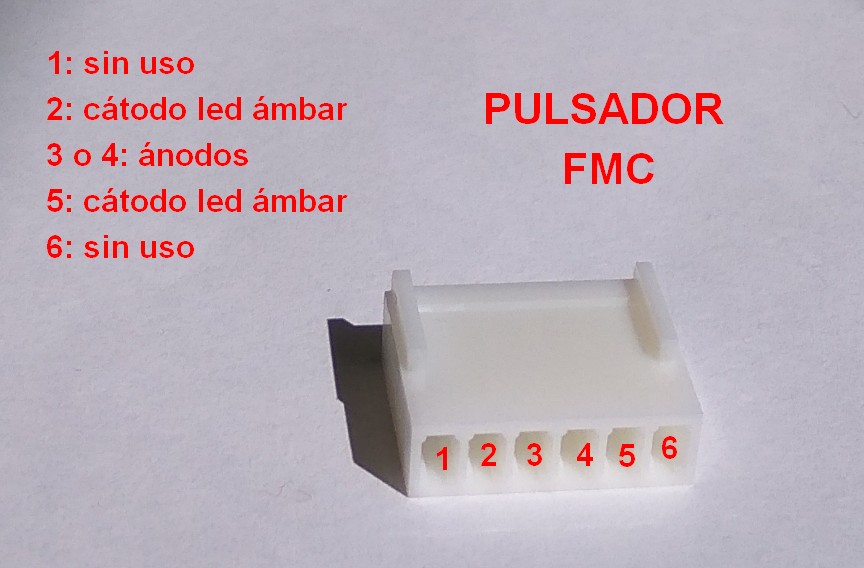

Una vez colocados los leds, se conecta un cable de 6 hilos (3 hilos para el pulsador FMC) y de 6 cm. longitud, siguiendo estos esquemas:
Colocamos una barrita de 3x3x50 mm, aplicamos cola térmica para fijar la barrita y tapar las soldaduras y pintamos de negro toda la parte trasera.
De manera parecida procedemos con los anunciadores. La longitud de los cables para estos anunciadores es de 15 cm.
El diagrama de cableado para los anunciadores es:
Al anunciador Below G/S INHIBIT le ponemos un palito por detrás, ya que también es un pulsador, y preparamos el soporte para el pulsador.
El interruptor lo preparamos con un cable de 6 cm. de longitud y poniendo cola térmica en las soldaduras.
Con todas las piezas anteriores ya terminadas, el montaje del panel se muestra en estos vídeos.
Montaje del panel:
Montaje del panel usando pulsadores RAFI19 (lado del piloto):
Montaje en el módulo del copiloto:
En este video se muestra el montaje de la versión mecánica del reloj/cronómetro:
Y en este cómo se monta el reloj en el módulo del copiloto:
En este video se muestra el montaje de la versión digital del reloj/cronómetro:
INDICADOR DE PRESIÓN DE FRENOS
