CONSTRUCCION DEL PEDESTAL DE UN BOEING 737NG

La construcción del pedestal es fácil usando paneles MDF de 16 mm de espesor. Las piezas necesarias para ello son las siguientes:

• 2 piezas de 460 x 100 mm
• 2 piezas de 200 x 100 mm
• 1 pieza de 435 x 460 mm
• 2 piezas de 460 x 164 mm
• 2 piezas de 403 x 164 mm
• 2 piezas de 460 x 120 mm
• 2 piezas de 403 x 120 mm

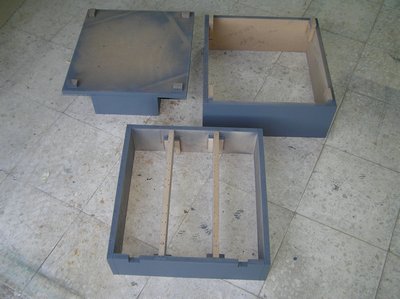

Yo he dividido el mueble del pedestal en tres partes que podéis ver en esta imagen:

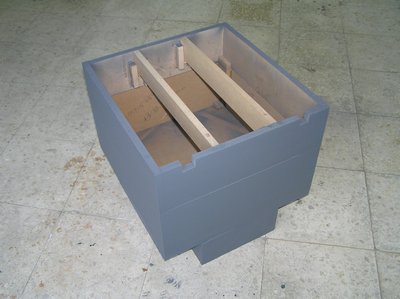

Las piezas se encajan unas sobre otras, y son fáciles de desmontar. Para el montaje he usado espárragos de madera de 8 mm. y para el acabado lija fina y pintura del color de los paneles (RAL-7043).

La parte interior la voy a pintar de blanco, para que la luz de los tubos fluorescentes se refleje bien en todas las direcciones.

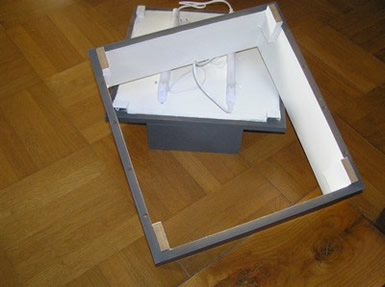

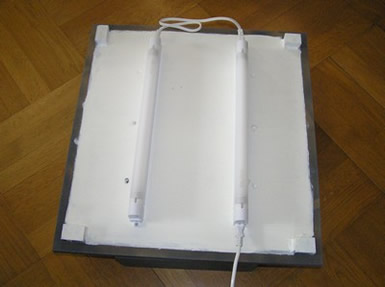

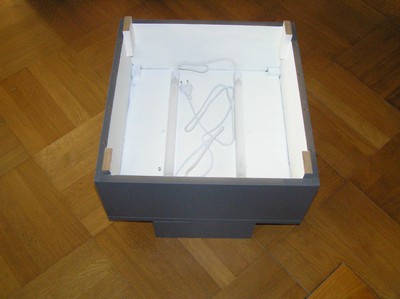

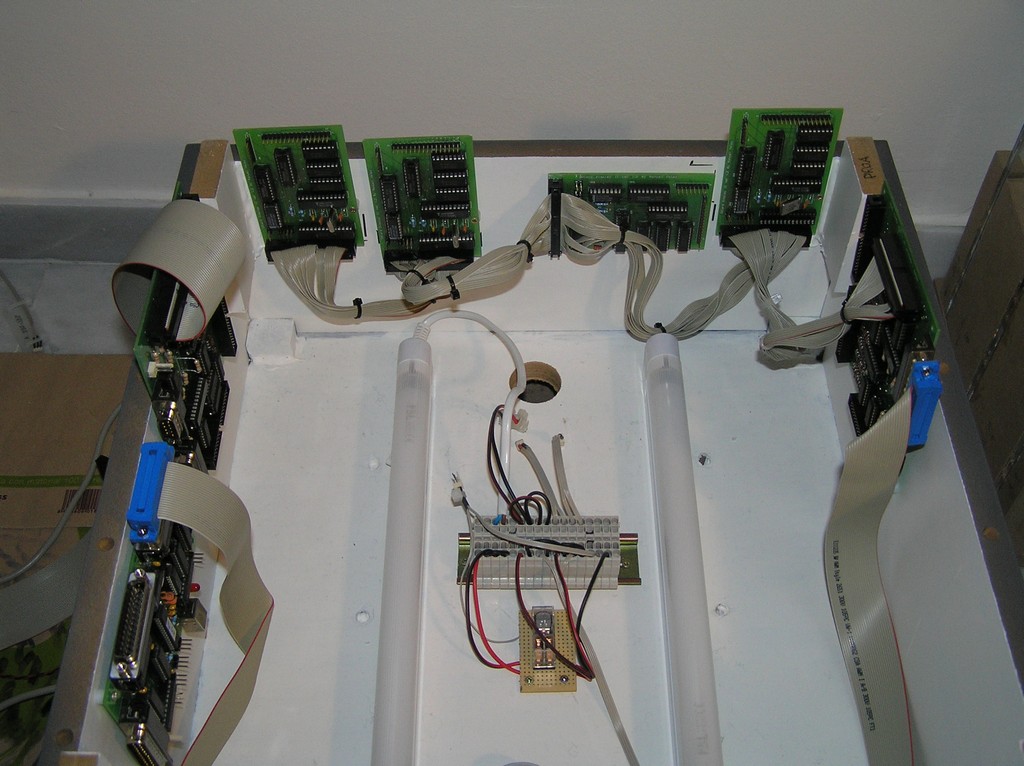

En la siguiente foto se ven los tubos fluorescentes fijos en la pieza inferior, la pieza central con los interiores pintados de blanco y el conjunto montado con las tarjetas electrónicas de control:

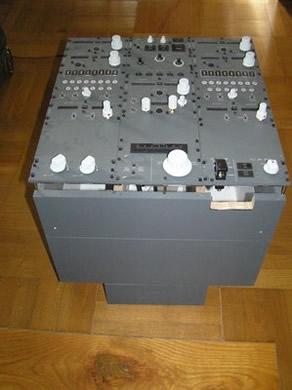

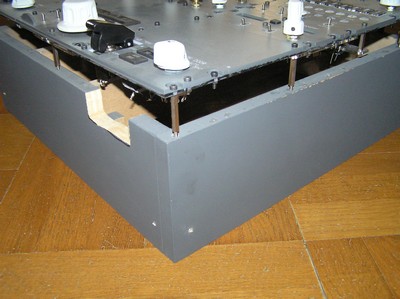

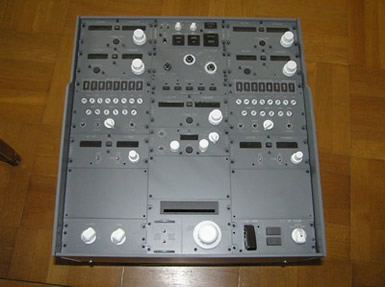

Ahora falta colocar todos los paneles del pedestal sobre la pieza de los travesaños. Los separadores de 30 mm. del panel actúan como patas del conjunto:

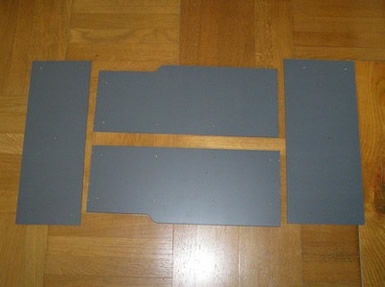

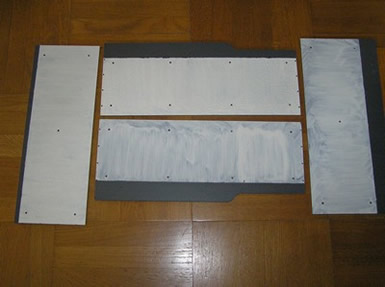

La separación entre los paneles y la madera con esas patas es para que la luz llegue a los textos que están en los laterales de algunos paneles, como ocurre en las radios. Estos huecos los tapamos con las siguientes piezas, que como en el caso de las maderas, hemos pintado de blanco el interior (la pieza de proa servirá además como soporte del panel de extintores de motores):

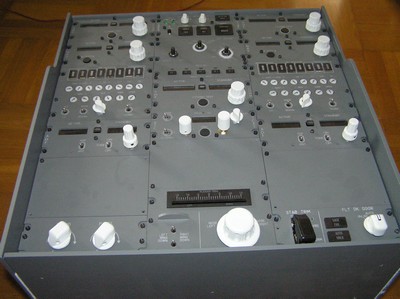

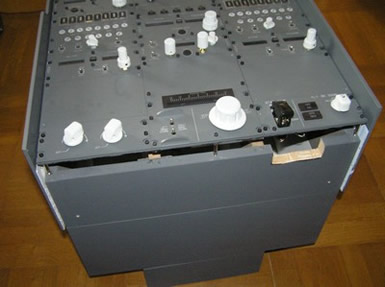

Sólo nos falta ir colocando estas piezas alrededor del mueble, a la altura adecuada:



Al pedestal hay que añadirle por la parte de proa el panel de extintores de motores.

Primero quitamos la pieza frontal del pedestal. Entonces colocamos el panel de extintores en esta pieza que hemos quitado, sacando los cables por el orificio.

Una vez hecho esto, volvemos a colocar el conjunto en el pedestal, que ya está listo para colocar en la estructura de la cabina.



Ultima edición: 21.03.2011
