Antes de empezar tenemos que fabricar la plataforma sobre la que irán instalados los asientos, el pedestal y las palanca de gases. La fabricación de la plataforma donde irán los módulos de capitán, primer oficial y EICAS esta descrita en la sección "Pedales".

CONSTRUCCION DE LA PLATAFORMA

Vamos a construir la plataforma en donde irán instalados los cuernos, los asientos, las palancas y el pedestal. Tambíen servirá como soporte a la estructura del overhead. Para facilitar su transporte, está formada por tres módulos independientes.

La estructura está fabricada con tubo cuadrado de 20x20x1.5 mm. Las piezas necesarias son las siguientes:

• 8 piezas de 565 mm.
• 4 piezas de 426 mm.
• 12 piezas de 1400 mm.
• 8 piezas de 525 mm.
• 4 piezas de 386 mm.
• 22 piezas de 210 mm.

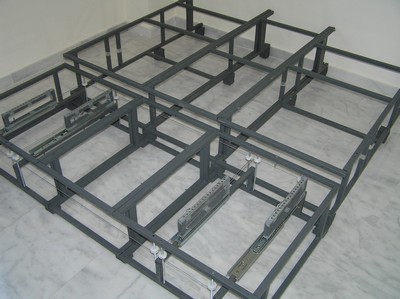

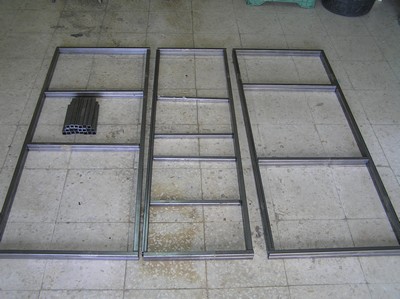

Una vez soldados los tubos, los módulos tienen este aspecto (parte superior de la foto):



MONTAJE

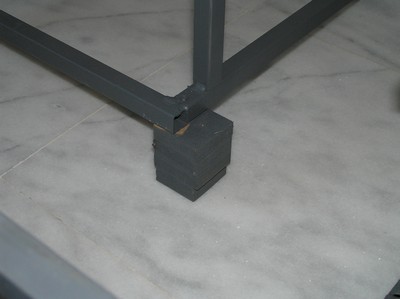

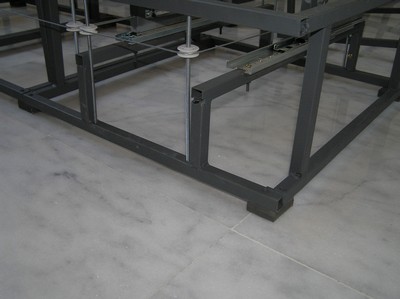

Para mejorar la ergonomía de la cabina, en particular las altura de los ojos con respecto al MCP, y la distancia de los pies a los pedales, he tenido que modificar la altura relativa entre la plataforma de popa y la de proa. La primera la he tenido que elevar 5 cm. con respecto a la segunda. para ello he instalado unas patas como se puede ver aquí:

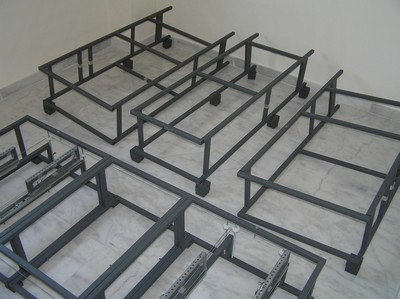

Procedemos a unir todas las partes mediante tornillos pasantes:

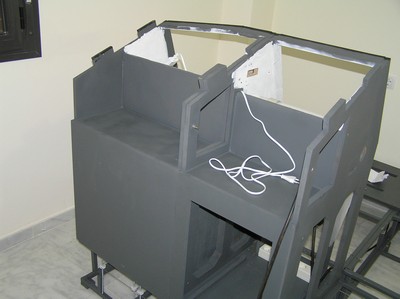

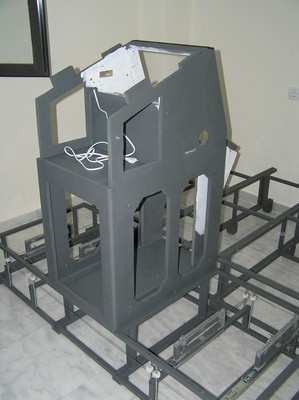

Colocamos el módulo del EICAS en su posición central sobre los pedales y a continuación el del primer oficial:

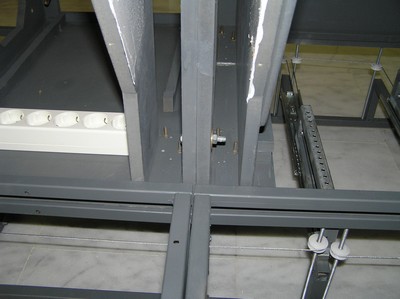

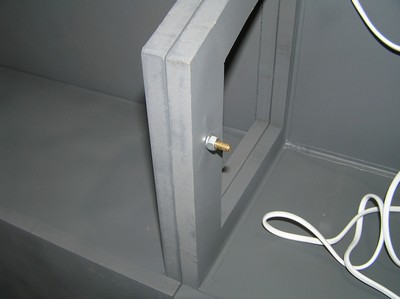

Ahora fijamos los dos mediante tornillos pasantes entre si y con la plataforma metálica:

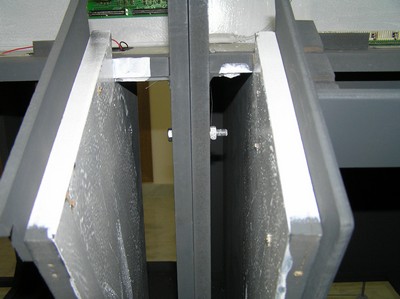

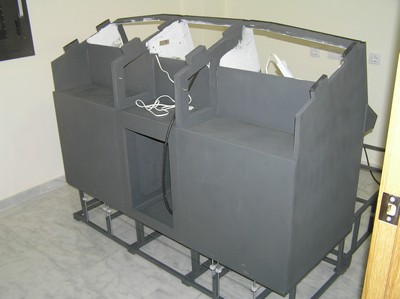

Ahora colocamos el módulo del capitán y procedemos igual, fijándolo con tornillos pasantes:

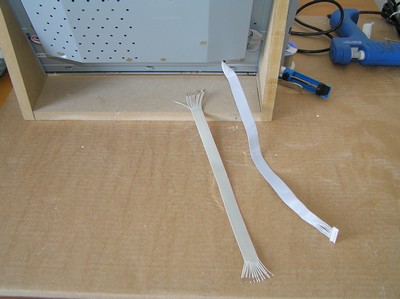

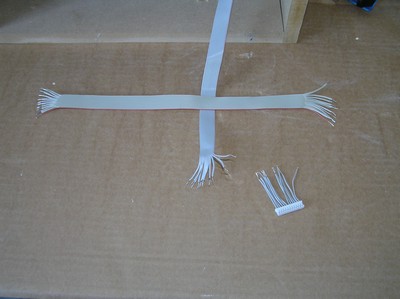

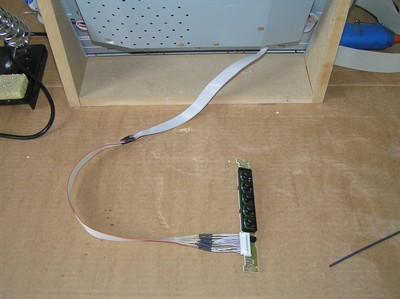

Una vez fijados los tres módulos, podemos colocar los monitores. Los controles de los mismos (encendido, brillo, etc.) van a ir colocados en la parte trasera del mueble del capitán. Tengo que alargar los cables para que lleguen hasta allí. Es fácil soldando un cable plano y aislando con tubo termoretráctil:

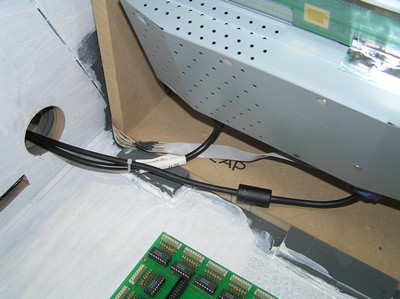

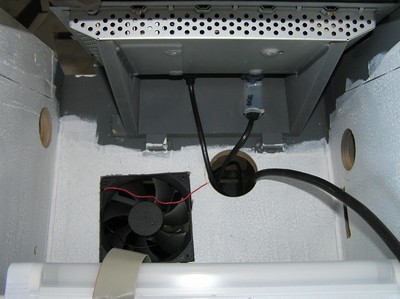

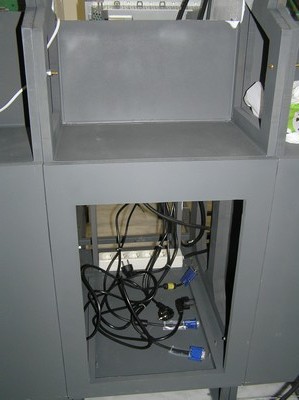

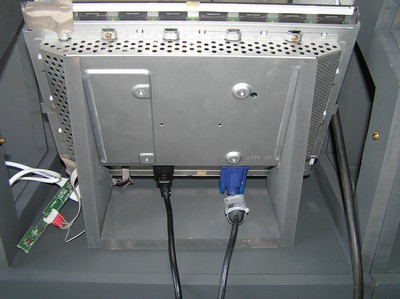

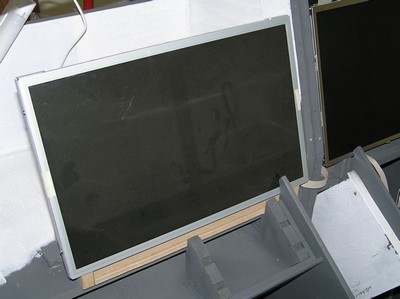

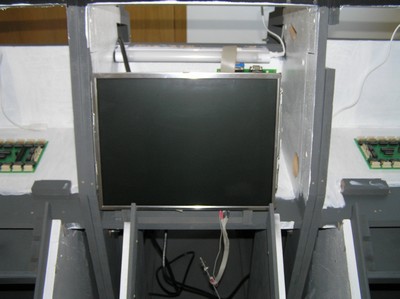

Una vez hecho esto, les enchufamos sus cables poniéndoles una etiqueta identificativa, y los colocamos en su sitio, sujetándolos con tornillos a la base de madera. Todos los cables los llevamos hacia la parte inferior del módulo del EICAS, donde estarán los ordenadores:

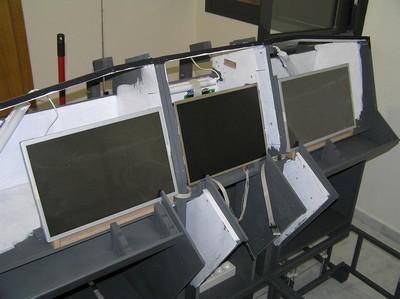

En este punto tenemos los tres muebles colocados en su sitio, los tres monitores y los cables de alimentación. Por otro lado ya teníamos preparados los paneles frontales de capitán, Eicas, primer oficial, y los que van en las rodillas. Procedo a colocarlos en su sitio, teniendo cuidado con no dañar ninguno de los cables. Ahora conecto y ordeno todos los cables del interior y los fijo con bridas.

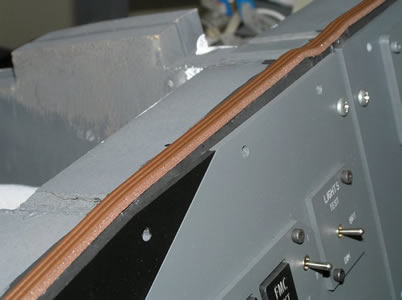

Una vez hecho esto y antes de colocar la parte superior, coloco esta cinta adhesiva para que el módulo superior ajuste perfectamente con el interior (la pinto de negro también para que se vea lo menos posible después):

Ahora ya podemos colocar la parte superior, y conectar los cables que vienen de la parte de abajo con sus respectivos conectores de la parte superior.



Ultima edición: 21.03.2011
